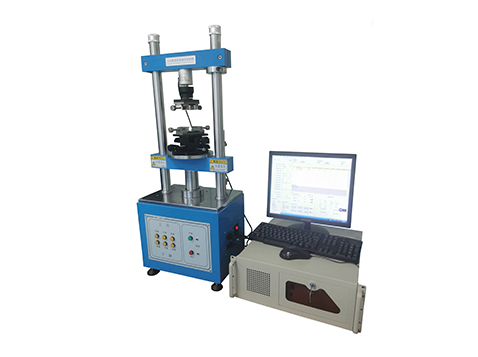

插拔力試驗機適用于各種連接器等產品之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，破壞力試驗、恒定拉壓力試驗；利用Windows，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表---等等）。
同時，解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。
技術參數
|
序號 |
參數類型 |
技術要求 |
|
1 |
測試荷重種類 |
（可選2.5.10.20.50kg） |
|
2 |
最小顯示荷重 |
0.01gf |
|
3 |
最大測試行程 |
150mm |
|
4 |
最小顯示行程 |
0.01mm |
|
5 |
測試速度范圍 |
10-300mm/min |
|
6 |
XY軸移動范圍 |
0-75mm |
|
7 |
外觀尺寸 |
360*260*940mm（W*D*H） |
|
8 |
機臺重量 |
76kg |
|
9 |
使用電源 |
220V |
設備組成
|
序號 |
名稱 |
數量 |
|
1 |
插拔力主機 |
1臺 |
|
2 |
電腦 |
1臺 |
|
3 |
17寸顯示器 |
1臺 |
|
4 |
軟件 |
1套 |
|
5 |
數據采集卡 |
1套 |
|
6 |
傳感器50Kg |
1個 |
|
7 |
荷重傳輸線 |
1條 |
|
8 |
滾珠絲桿 |
1套 |
|
9 |
伺服電機 |
1套 |
|
10 |
多功能夾具 |
1套 |
|
11 |
夾嘴 |
3套 |
設備特點
● 試驗設備有的超大屏幕的17寸液晶顯示器，從中可以直觀的看見測試[荷重-位移]的曲線變化。
● 標準配置的CANNON彩色打印機可以列印所有的試驗資料和測試曲線。
● 簡單的操作可以達到1mm，0.1mm，0.01mm的精確移動。
● 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。
● 荷重元超負載之雙重保護功能（主機線位保護及軟件設置保護）。
● 荷重單位顯示N、lb、gf、kgf可自由切換。
● 測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）。
● 曲線圖報表，文字報表可由客戶指定抬頭及LOGO。
● 檢驗報表抬頭內容可隨時修改（中英文皆可）。
● 可輸入最大測試行程及荷重，電腦自動控制及測試；
● 可設定荷重、當荷重值到達時，機器可作暫停或回轉；
● 可設定行程、當行程值到達時，機器可作暫?；蚧剞D(zhuǎn)；
● 可直接測試并繪制每個行程點（0.01mm）與荷重之圖形；
● 每一量測圖形皆可由十字游標追蹤軌跡，判別對應之荷重及行程值，最小解析0.01mm；
● 檢驗報表可傳檔至Word、Excel、PDF做編輯或透過網路直接輸出；
● 搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-阻抗行程曲線圖」
